Система автоматики "Волна" для судовых главных двигателей

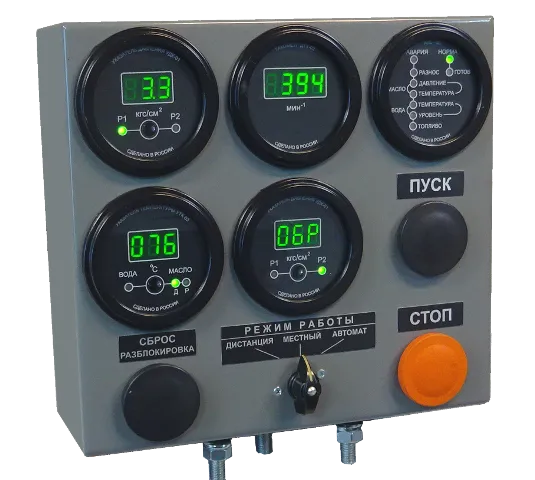

ОПУ ГД воздушный пуск

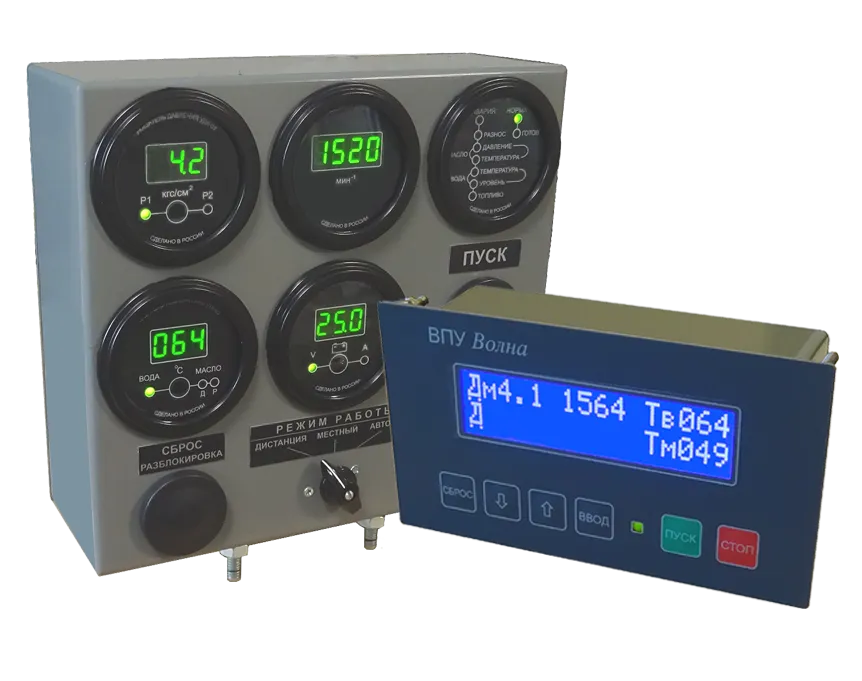

Система Волна ГД

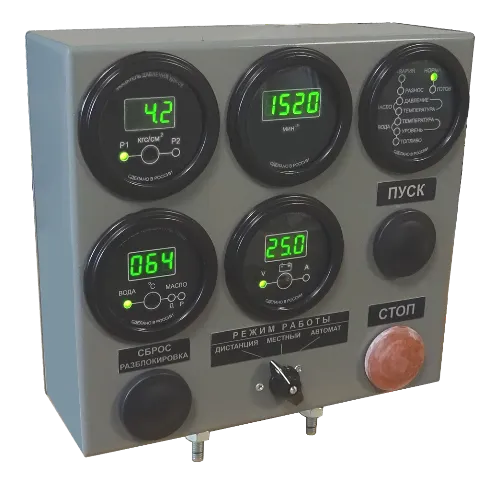

ОПУ ГД стартерный пуск

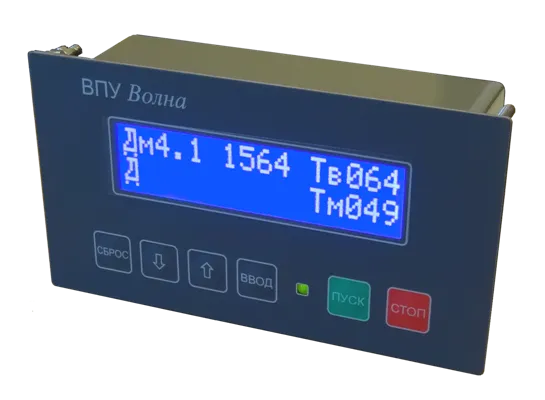

ВПУ Волна ГДОПУ ГД воздушный пускСистема Волна ГДСистема управления и автоматики "Волна".
Для судовых дизель-редукторных агрегатов, водометных двигателей.
ТУ 27.12.31-004-75726275-2016. Сертификат РКО, РМРС.
Функции
- местный и дистанционный пуск дизеля (ручной/автоматизированный)
- местный и дистанционный останов дизеля (ручной/автоматизированный)
- предпусковая прокачка масла (опция, настраиваемый параметр)
- аварийный останов дизеля
- экстренный останов дизеля
- режим отключения защит
- блокировка пуска от внешних сигналов
- контроль и индикация параметров дизеля и РРП
- аварийно-предупредительная сигнализация (АПС)
- вывод обобщенного сигнала (АПС)
- настройка параметров системы
- регистрация параметров работы дизеля
Контроль и индикация параметров
- частота вращения коленчатого вала дизеля
- частота вращения гребного вала (опция)
- направление вращения гребного вала (опция)
- давление масла в дизеле
- давление масла до фильтра (для дизелей с воздушным пуском)
- давление пускового воздуха (для дизелей с воздушным пуском)
- температура масла
- температура охлаждающей жидкости
- давление масла в РРП (для дизелей с РРП)
- температура масла в РРП (для дизелей с РРП)
- напряжение в цепи заряда АКБ (для дизелей с стартерным пуском)
- ток в цепи заряда АКБ (для дизелей с стартерным пуском)
- уровень охлаждающей жидкости (АПС)
- утечка топлива (АПС)
Технические характеристики
- НаименованиеЕд. изм.ОПУВПУ
- Напряжение питанияВ24(12)±30%24(12)±30%
- Потребляемая мощность, не болееВт126
- Рабочая температураºС-20..+55-20..+55
- Масса, не болеекг31
- Габаритные размеры ШxВxГмм210x222x102158x86x65
- Степень зашиты оболочкикод IPIP44IP44
Модификации
- ОбозначениеПримечаниеДизель
- Волна-1.02-Г1Д-246, СД-245
- Волна-1.02-Г2ЯМЗ-238(236)
- Волна-1.02-Г418/22Воздушный пуск (ВП)
- Волна-1.02-Г5NVD48ВП, отдельная модификация
- Волна-1.02-Г6Д-260, СД-260
- Волна-1.02-Г7ТМЗ-8481.10
- Волна-1.02-Г8Skoda 6L160PNПрокачка масла (ПМ)
- Волна-1.02-Г93Д6ПМ
- Волна-1.02-Г11NVD26ВП
- Волна-1.02-Г12NVD36ВП
- Волна-1.02-Г20Skoda 6L275ВП
- Волна-1.02-Г22ЯМЗ-536(534)Отдельные модификации
- Волна-1.02-Г26ЯМЗ-240
- Волна-1.02-Г27Д-447
- Волна-1.02-Г28Д12ПМ
- Волна-1.02-Г43Д-467
- Волна-1.02-Г44ЯМЗ-8401Отдельные модификации
- Волна-1.02-Г454190ZLCZ3-2BПМ
- Волна-1.02-Г49726MTBF-40ВП
- Волна-1.02-Г546чн21/21
- Волна-1.02-Г734V222TILОтдельная модификация
Комплект поставки
- НаименованиеКол-воПримечание
- Основной пульт управления (ОПУ)1
- Выносной пульт управления (ВПУ)1ЖК индикатор (OLED, 7” с сенсорным экраном - по заказу)
- Комплект датчиков1
- Комплект силовых реле1
- Дизельный жгут1
- Комплект разъемов1
- Руководство по эксплуатации1
- Паспорт1
- Сертификат РКО / РМРС1По заказу
