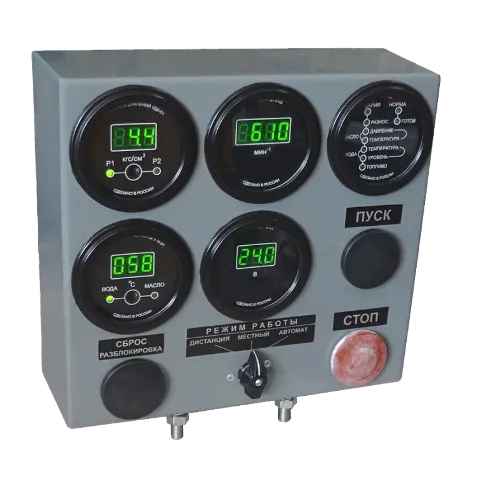

ОПУ ДГ воздушный пуск
Система Волна ДГ

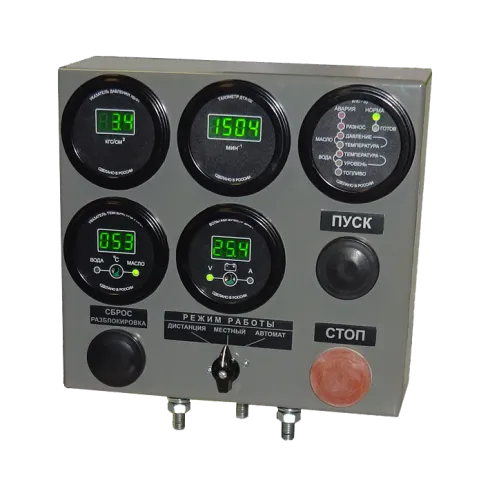

ОПУ ДГ стартерный пуск

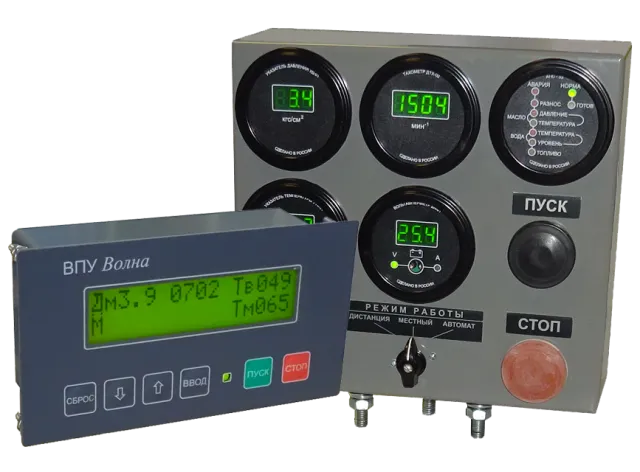

ВПУ ДГОПУ ДГ воздушный пускСистема Волна ДГСистема управления и автоматики "Волна".
Для дизелей в составе дизель-генераторов.
ТУ 27.12.31-004-75726275-2016.
Сертификат РКО, РМРС.
Функции
- местный и дистанционный пуск дизеля (ручной/ автоматизированный)
- местный и дистанционный останов дизеля (ручной/ автоматизированный)
- предпусковая прокачка масла (опция, настраиваемый параметр)
- аварийный останов дизеля
- экстренный останов дизеля
- автоматический пуск и останов дизеля (по датчику внешней сети)
- ручное и автоматическое управление нагрузкой (реле приема нагрузки)
- управление подогревателем воды/масла (опция, настраиваемый параметр)
- контроль и индикация параметров дизеля
- аварийно-предупредительная сигнализация (АПС)
- вывод обобщенного сигнала АПС
- настройка параметров системы
- регистрация параметров работы дизеля
Контроль и индикация параметров
- частота вращения коленчатого вала дизеля
- давление масла в дизеле
- давление масла до фильтра (для дизелей с воздушным пуском)
- давление охлаждающей жидкости (для систем с серт. РМРС)
- температура масла
- температура охлаждающей жидкости
- напряжение в цепи заряда АКБ (для дизелей с стартерным пуском)
- ток в цепи заряда АКБ (для дизелей с стартерным пуском)
- уровень охлаждающей жидкости (АПС)
- утечка топлива (АПС)
Технические характеристики
- НаименованиеЕд. изм.ОПУВПУ
- Напряжение питанияВ24(12)±30%24(12)±30%
- Потребляемая мощность, не болееВт126
- Рабочая температураºС-20..+55-20..+55
- Масса, не болеекг31
- Габаритные размеры ШxВxГмм210x222x102158x86x65
- Степень зашиты оболочкикод IPIP44IP44
Модификации
- ОбозначениеПримечаниеДизель
- Волна-2.02-В1.1СД-245 (ПФК ТДА)
- Волна-2.02-В1.1-ESDСД-245 (ПФК ТДА)Электронный РЧВ
- Волна-2.02-В1Д-246
- Волна-2.02-В2ЯМЗ-238(236)
- Волна-2.02-В2-АЯМЗ-238 с актуаторомLINAK LA12
- Волна-2.02-В2-А2ЯМЗ-238 с приводом ПРТ-02
- Волна-2.02-В36Ч 12/14Прокачка масла (ПМ)
- Волна-2.02-В418/22Воздушный пуск (ВП)
- Волна-2.02-В6.1СД-260 (ПФК ТДА)
- Волна-2.02-В6.1-ESDСД-260 (ПФК ТДА)Электронный РЧВ
- Волна-2.02-В6Д-260
- Волна-2.02-В7ТМЗ-8481.10
- Волна-2.02-В8Skoda 6L160PNПМ
- Волна-2.02-В97Д6ПМ
- Волна-2.02-В11NVD26ВП
- Волна-2.02-В12NVD36ВП
- Волна-2.02-В1323/30ВП
- Волна-2.02-В144VD
- Волна-2.02-В154Ч10,5/13ПМ
- Волна-2.02-В194Ч8,5/1112В
- Волна-2.02-В243VD
- Волна-2.02-В27Д-447
- Волна-2.02-В28Д12ПМ
- Волна-2.02-В31Д65
- Волна-2.02-В33СМД17
- Волна-2.02-В36СМД15
- Волна-2.02-В37TD226B-4CD1
- Волна-2.02-В3825/34ВП
- Волна-2.02-В43Д-467
- Волна-2.02-В45G-51T15
- Волна-2.02-В47John Deere 4045 TF12012В
- Волна-2.02-В48Yanmar 3TNV8812В
- Волна-2.02-В56А-41
- Волна-2.02-В59Porta Wola 52H6
- Волна-2.02-В63.1-ESDСД-230 (ПФК ТДА)12В, свечи накала
- Волна-2.02-В65.1-ESDСД-4Д-240 (ПФК ТДА)12В, свечи накала
- Волна-2.02-В74.1СДK-240 (ПФК ТДА)
Комплект поставки
- НаименованиеКол-воПримечание
- Основной пульт управления (ОПУ)1

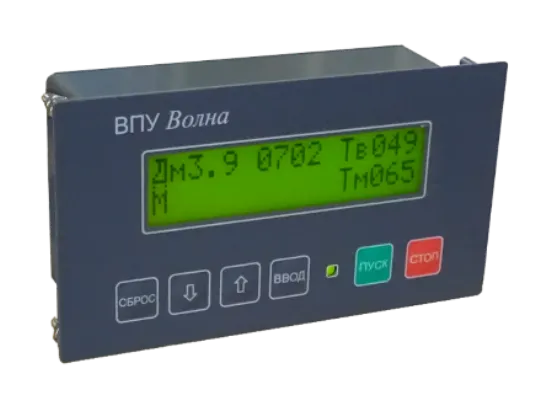

- Выносной пульт управления (ВПУ)1ЖК индикатор (OLED, 7” с сенсорным экраном - по заказу)
- Комплект датчиков1
- Комплект силовых реле1
- Дизельный жгут1
- Комплект разъемов1
- Руководство по эксплуатации1
- Паспорт1
- Сертификат РКО / РМРС1По заказу
