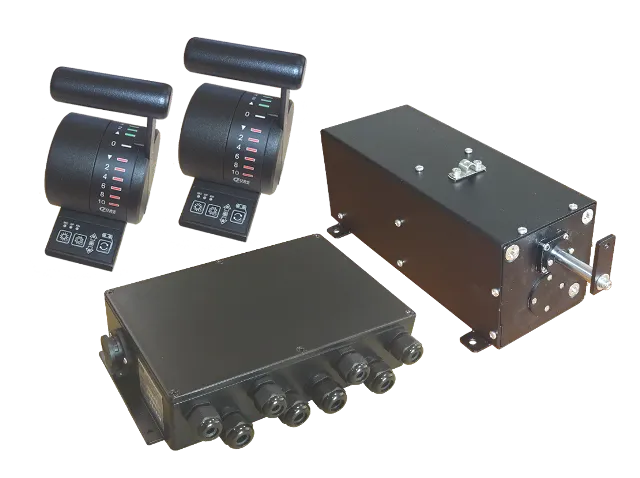

Система ДАУ "Парус-1.3-11" (-21,-31,-41)

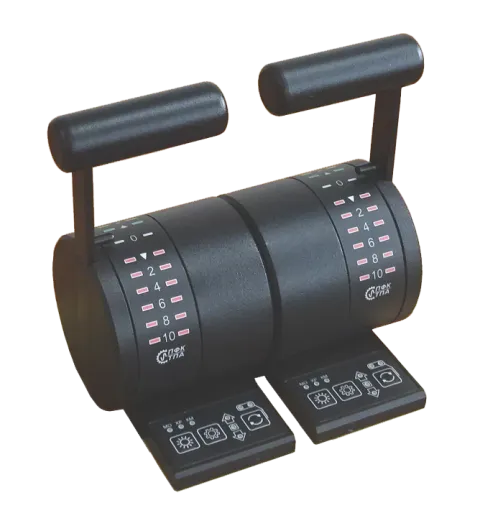

БЗО-1.3-031 (левый и правый)
Парус-1.3-11

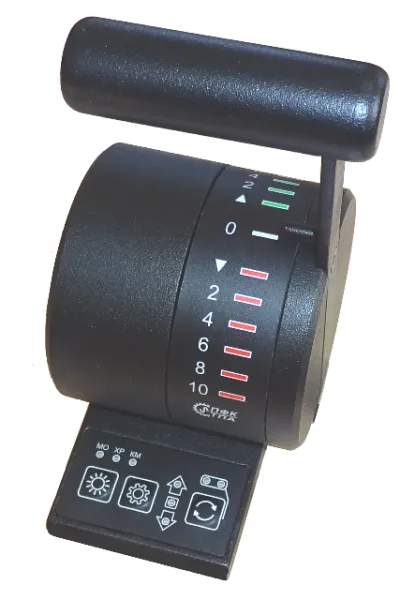

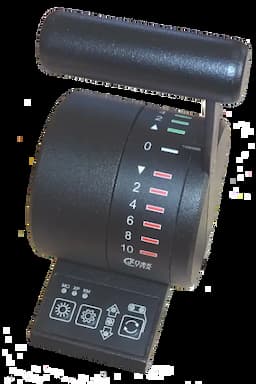

Блок задания оборотов БЗО-1.3-031

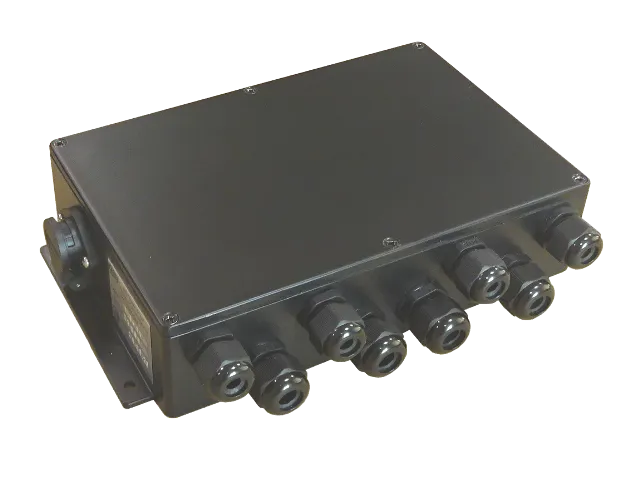

Преобразователь ST2-2
Исполнительное устройство ИУ-15.1 (фото 2)БЗО-1.3-031 (левый и правый)Парус-1.3-11Система дистанционного автоматизированного управления "Парус".
Два и более постов управления. Механическое/электронное управление оборотами двигателя и редуктором /водометом/.
ТУ 28.99.39-007-75726275-2017 (РКО). ТУ 28.99.39-008-75726275-2018 (PC). Сертификат РКО, РМРС.
Функции
- Дистанционное управление оборотами двигателя и реверсом одним рычагом
- Включение/отключение муфт редуктора
- Управление ковшом водомета (опция)
- Поддержка до 4 постов управления
- Переключение постов управления без изменения режима работы двигателя
- Обеспечение временных задержек отключения и включения муфт редуктора при реверсировании (настраиваемые параметры)
- Включение муфт редуктора по частоте вращения гребного вала (настраиваемый параметр)
- Управление группой двигателей одним рычагом
- Режим прогрева двигателя
- Режим троллинга
- Ограничение оборотов двигателя по внешнему сигналу (конфигурируемый вход/выход)
- Формирование электрических сигналов: блокировка пуска, неисправность
- Световая индикация: активного БЗО, текущего положения БЗО, неисправности, режима работы
Технические характеристики
- НаименованиеЕд. изм.БЗО-1.3-031ST2-2ИУ-15.1
- Напряжение питанияВ24±624±624±6
- Потребляемая мощность, не болееВт6680
- Рабочая температураºС-30..+55-30..+55-10..+55
- Масса, не болеекг21,26
- Габаритные размеры ШxВxГмм89x190x220253x173x57407x127x146
- Степень защиты оболочкикод IPIP44 (IP56-опция)IP44IP44
Модификации
- ОбозначениеУправление обороты / реверс
- Парус-1.3-11механическое / механическое
- Парус-1.3-21механическое / электронное
- Парус-1.3-31электронное / механическое
- Парус-1.3-41электронное / электронное
- Парус-1.3-X1ТХ=1..4. Дополнительное ИУ для троллинга
Комплект поставки
- НаименованиеКол-воПримечание
- Блок задания оборотов БЗО-1.3-031 (-Л)1..4В зависимости от количества постов
- Преобразователь ST2-21
- Исполнительное устройство ИУ-15.10..3В зависимости от модификации
- Трос Боудена0..3По заказу
- Комплект разъемов1
- Кабель USB1Для настройки системы с ПК
- Руководство по эксплуатации1
- Паспорт1
- Сертификат РКО / РМРС1По заказу
