Система ДАУ "Парус-1.3-10" (-20,-30,-40)

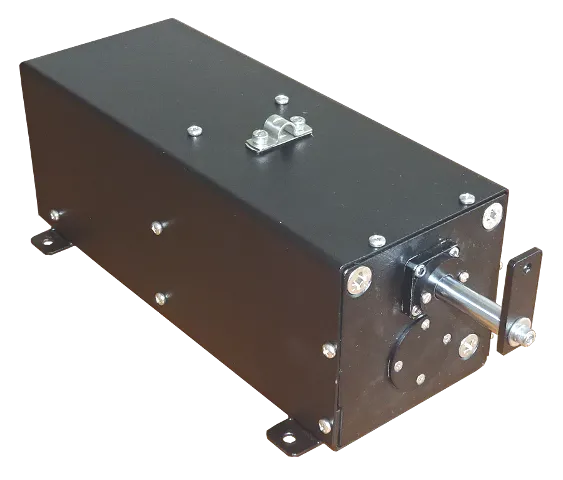

Исполнительное устройство ИУ-15.1 (фото 2)

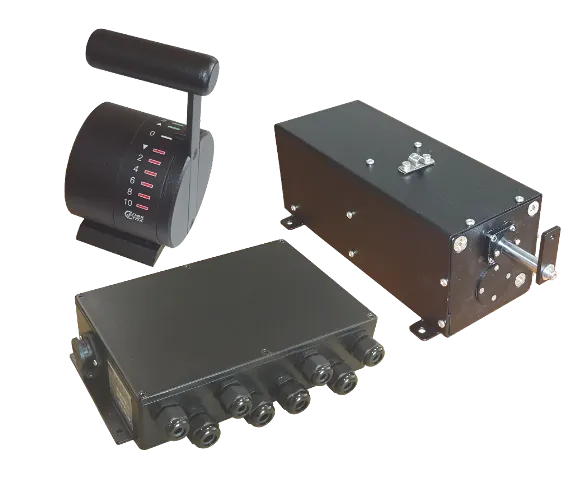

Парус-1.3-10

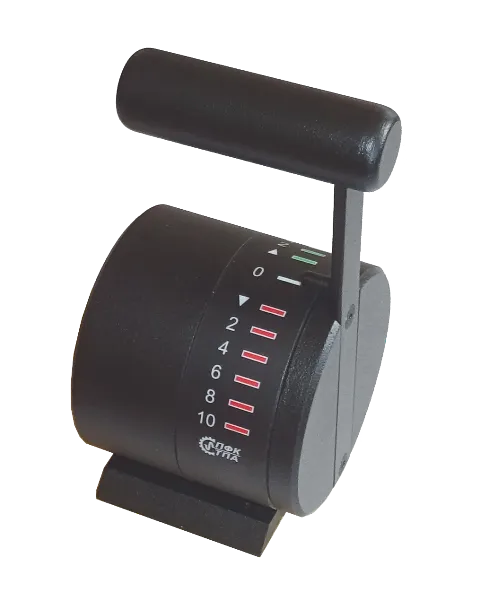

Блок задания оборотов БЗО-1.3-020

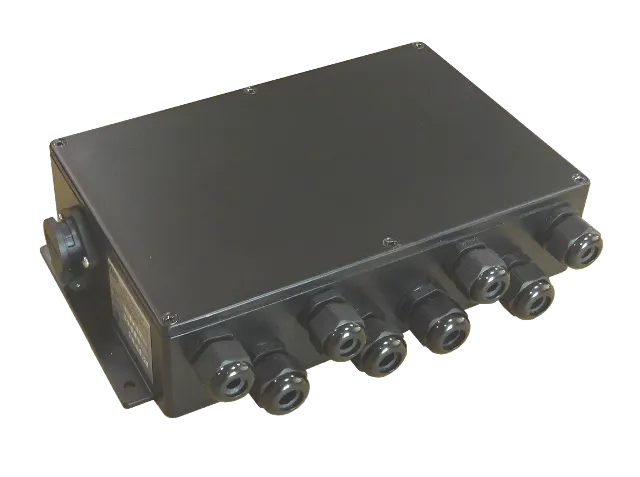

Преобразователь ST2-2Исполнительное устройство ИУ-15.1 (фото 2)Парус-1.3-10Система дистанционного автоматизированного управления "Парус".
Один пост управления.
Механическое/электронное управление оборотами двигателя и редуктором /водометом/.
ТУ 28.99.39-007-75726275-2017 (РКО). ТУ 28.99.39-008-75726275-2018 (PC).
Сертификат РКО, РМРС.
Функции
- Дистанционное управление оборотами двигателя и реверсом одним рычагом
- Включение/отключение муфт редуктора
- Управление ковшом водомета (опция)
- Обеспечение временных задержек отключения и включения муфт редуктора при реверсировании (настраиваемые параметры)
- Включение муфт редуктора по частоте вращения гребного вала (настраиваемый параметр)
- Режим прогрева двигателя (конфигурируемый вход/выход)
- Режим троллинга (конфигурируемый вход/выход)
- Ограничение оборотов двигателя по внешнему сигналу (конфигурируемый вход/выход)
- Формирование электрических сигналов: блокировка пуска, неисправность
Технические характеристики
- НаименованиеЕд. изм.БЗО-1.3-020ST2-2ИУ-15.1
- Напряжение питанияВ24±624±624±6
- Потребляемая мощность, не болееВт6680
- Рабочая температураºС-30..+55-30..+55-10..+55
- Масса, не болеекг1,51,26
- Габаритные размеры ШxВxГмм89x190x220253x173x57407x127x146
- Степень защиты оболочки код IPIP44 (IP56-опция)IP44IP44
Модификации
- ОбозначениеУправление обороты / реверс
- Парус-1.3-10механическое / механическое
- Парус-1.3-20механическое / электронное
- Парус-1.3-30электронное / механическое
- Парус-1.3-40электронное / электронное
- Парус-1.3-X0ТX=1..4. Дополнительное ИУ для троллинга
Комплект поставки
- НаименованиеКол-воПримечание
- Блок задания оборотов БЗО-1.3-0201
- Преобразователь ST2-21
- Исполнительное устройство ИУ-15.10..3В зависимости от модификации
- Трос Боудена0..3По заказу
- Комплект разъемов1
- Кабель USB1Для настройки системы с ПК
- Руководство по экмплуатации1
- Паспорт1
- Сертификат РКО / РМРС1По заказу
