Система Монолит-200..500/1-1

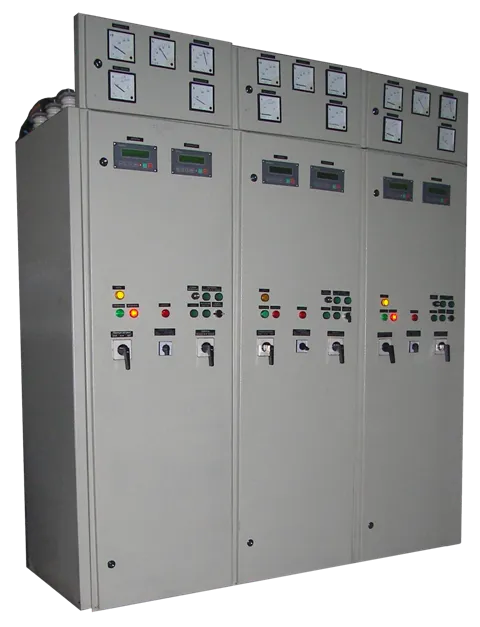

Щиты Монолит 315-1-1
Монолит 200..500-1-1

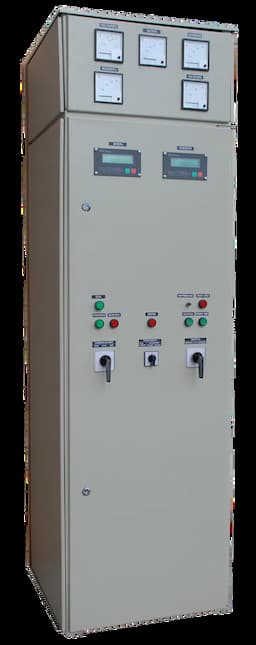

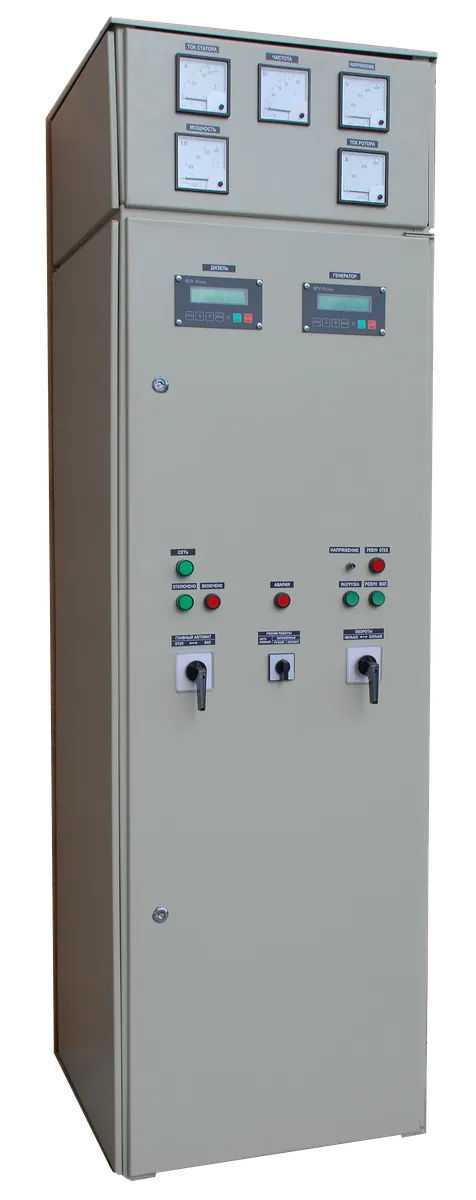

Монолит-315-1-1 модификация 1Щиты Монолит 315-1-1Монолит 200..500-1-1Система управления и автоматики Монолит. Для стационарных ДГ 200..500 кВт с синхронными генераторами СГ2, ГМС. Поддержка параллельной работы.
Функции
- Автоматическое поддержание напряжения генератора во всем диапазоне нагрузок
- Управление нагрузкой
- Управление частотой вращения коленчатого вала
- Ввод и распределение электроэнергии от генератора к потребителям с возможностью создания общей шины из отдельных шкафов системы
- Индикация параметров электроэнергии (напряжение, ток по 3-м фазам, частота, активная и реактивная мощность)
- Защита от короткого замыкания, низкого/высокого напряжения и частоты, перегрузок, обратной мощности
- Индикация параметров дизеля
- Защита дизеля по давлению масла, температуре масла и воды
- Аварийно-предупредительная сигнализация
- Обеспечение параллельной работы дизель-генераторов с аналогичными системами управления в ручном и автоматическом режимах (автоматическая синхронизация и распределение активных и реактивных мощностей)
- Сервисные функции
Технические характеристики
- НаименованиеЕд. изм.Значение
- Напряжение линейноеВ400
- ЧастотаГц50
- Ток силовой цепиА360..902
- Тип генератора-СГ2, ГМС
- Напряжение цепей управленияВ24
- Рабочая температураºС-20..+50
- Габаритные размерымм2000x600(800)x600
- Масса, не болеекг150
- Исполненеие-Напольное
- Степень защиты оболочкикод IPIP21
